Beschreibung
Nach Außendurchmesser kalibrierter Schlauch für den Einsatz in der Verschraubungstechnik. Der weiche und flexible Charakter, verbunden mit relativ hohen Festigkeiten und guter Spannungsrissbeständigkeit, bildet die Voraussetzung für den Einsatz auf folgenden Gebieten:
- flexible Pneumatikleitungen im unteren Druckbereich, wenn an die Beständigkeit gegen Fette, Öle oder andere Kohlenwasserstoffe keine allzu hohen Anforderungen gestellt werden
- Druckluftsteuerleitungen
- Unterdruckleitungen (vakuumgeeignet bis 10 x 8 mm)
- Versorgungsleitungen
- Farbe natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520

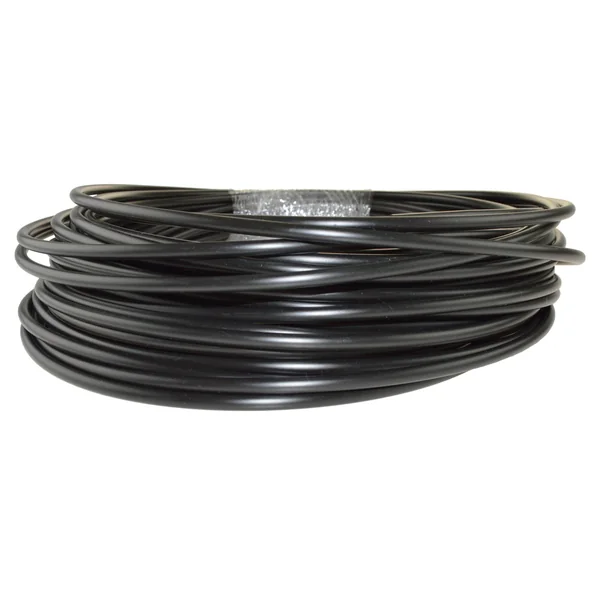

Polyethylenschlauch, LD-PE, verschiedene Farben
Shore Härte: 45 D
Temperaturbereich: -10°C bis +60°C
Richtwerte für die Druckausnutzung bei Temperaturbelastung
- bis +20°C: 100%
- +30°C: 83%
- +40°C: 72%
- +50°C: 64%
- +60°C: 57%
Technische Daten
| Außen-Ø mm |
Innen-Ø mm |
Farben | Biegeradius mm |
Betriebsdruck bar bei 20°C |
Max. Rollenlänge m |
| 4,0 | 2,0 | blau, gelb, natur, rot, schwarz | 20,0 | 21,0 | 25, 50 |
| 4,3 | 3,0 | blau, gelb, natur, rot, schwarz | 20,0 | 13,0 | 25, 50 |
| 5,0 | 3,0 | blau, gelb, natur, rot, schwarz | 25,0 | 16,0 | 25, 50 |
| 6,0 | 4,0 | blau, gelb, grün, natur, rot, schwarz | 30,0 | 13,0 | 25, 50 |
| 8,0 | 6,0 | blau, gelb, natur, rot, schwarz | 40,0 | 10,0 | 25, 50 |
| 10,0 | 8,0 | blau, gelb, natur, rot, schwarz | 60,0 | 6,0 | 25, 50 |
| 11,6 | 9,0 | blau, gelb, natur, rot, schwarz | 50,0 | 7,0 | 25, 50 |
| 12,0 | 10,0 | blau, natur, rot, schwarz | 85,0 | 5,0 | 25, 50 |
| 14,0 | 11,0 | blau, natur, schwarz | 90,0 | 8,0 | 25, 50 |
Die Konfektionierung der Schläuche geschieht in Anlehnung an DIN 16941, die relativen Abweichungen in der Länge betragen hierbei +/- 1,5%. Negative Abweichungen können aufgrund von abweichenden Umgebungstemperaturen nicht zu 100% ausgeschlossen werden.
